SOLUTION

一：概述

　　RS485工业通讯总线，在工业自动化领域已经应用的非常成熟，由于通讯稳定可靠，单次抄通率到达99%以上，在居民集抄系统中也应用的非常广泛。RS485通讯需要架设专用的双绞屏蔽线作为通讯载体。

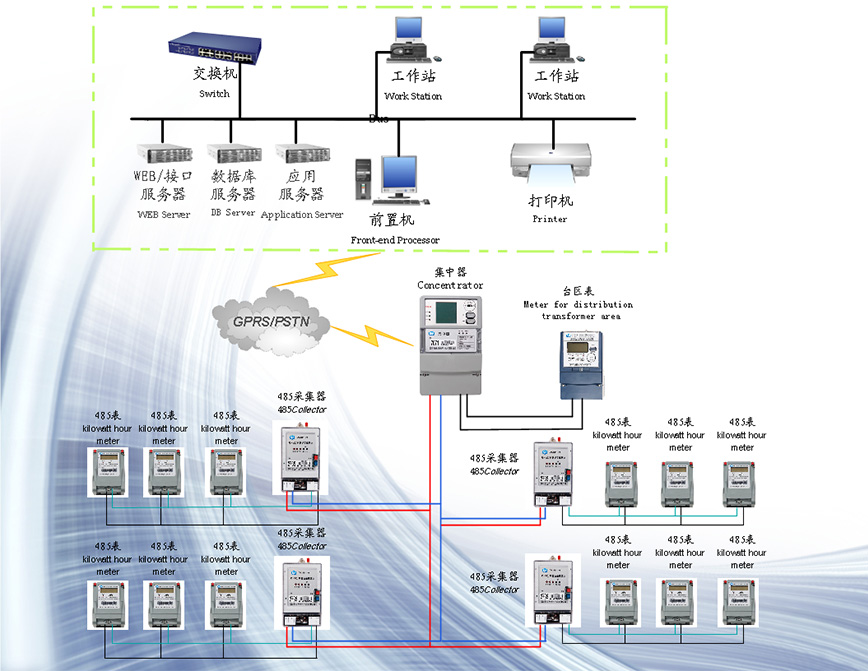

二：应用拓扑图

三：功能特点

　　　1、1024只电表的管理能力；

　　　2、自动召读并存储总、尖、峰、谷、平等电表数据；

　　　3、自动存储每日00：00的电量，有利于日线损的计算。

　　　4、自动存储月电量；

　　　5、自动存储重点用户的整点电量；

　　　6、自动存储台区表的电能曲线；

　　　7、事件上报功能。

　　　8、自动补抄功能；

　　　9、选抄功能；

　　　10、远程监控功能；实现实时抄表、实时拉合闸、预付费。

　　　11、RS485作为下行通讯信道，通讯稳定可靠.

　　　12、广播冻结，

　　　13、远程断送电控制功能；

　　　14、上行信道灵活，标准RS-232、MODEM、GPRS、CDMA、RS485通信设备均可作为上行信道；

　　　15、RS-232接口协议灵活，支持断点续传功能；

　　　16、MODEM拨号后自动上电及初始化；

　　　17、GPRS快速自动上线。

　　　18、系统自诊断功能；

　　　19、抗雷击保护。

　　　20、自动广播校时功能。

　　　21、远程升级，主站可以通过GPRS和MODEM对集中器进行软件升级。

　　　22、本地升级，可以通过RS232对集中器的软件升级。

　　　23、级联功能，可以级联集中器或配变，用一个GPRS和主站通信或直接和主站连接方便小区抄表。

四：RS485通讯

　　RS485是一个工业通讯总线，在工业自动化领域应用非常广泛，在居民集抄中也应用非常广泛，优点通讯非常稳定可靠。虽然在相对于

　　载波和小无线而言他的安装盒维护的成本最高，但是因为使用了专线不受外界的干扰，所以通讯效果是最好的，对于通信要求实施性非常高的场合，非常适合，如需要拉合闸和预付费需求的方。

五：集中器

　　采用专用的RS485芯片，理论带载128个点，实际可以可靠带动64个485节点，RS485的通信距离小于1200米，但是通过中继可是大大提升RS485的通信距离

六：采集器管理终端

采用专用的RS485芯片，可以管理32块用户表

七：电气性能

　　　1、供电电源

　　　1.1 三相四线供电：A、B、C、N ；

　　　1.2 正常工作相电压：220V ± 20% ；

　　　1.3 正常工作频率：50HZ ± 5% ；

　　　1.4 整机功耗：< 3W/15VA ；

　　　2、环境条件：

　　　2.1 标准工作温度为-25℃～+75℃；

　　　2.2 极限工作温度为-45℃～+80℃ ；

　　　2.3 相对湿度≤75%

　　　3、电磁兼容性(EMC)：

　　　3.1 静电放电：8KV

　　　3.2 高频电磁场：10V/m

　　　3.3 电快速瞬变脉冲群：4KV

　　　3.4 浪涌电压：4KV

　　　3.5 RS485端子间加380VAC电压3分钟不损坏

　　　４、RS485通信距离：<1200m

　　　５、内部时钟精度：0.5s/d

　　　６、数据保存有效期：30年

　八：成功案例

　　　1：在2009年6月前已在湖北省咸宁、宜昌、襄樊、黄梅、十堰等地区安装了近1万户RS485居民集抄，实现抄表和实时拉合闸功能，日抄通率达到100%，单次抄通率大于99%。

　　　2：现在已在湖北省随州市安装了RS485集抄3千多户，实现了抄表，拉合闸、预付费和实时开箱报警的功能。
